A STUDY ON CAPILLARY INFILTRATION IN MASONRY AND CONCRETE STRUCTURES
REGISTRO DOI: 10.69849/revistaft/ch10202505230631
Italo Eduardo Batista Dantas Gomes1
Danilo Teixeira Mascarenhas de Andrade2
Resumo
Esta pesquisa busca demostrar a importância da impermeabilização em edifícios residenciais. Com isso, o estudo aborda o tema da infiltração por capilaridade em estruturas de alvenaria e concreto, destacando suas causas, consequências e métodos de prevenção. O trabalho demostra também outros tipos, como infiltração por condensação e infiltração por intempéries. Sendo levado em consideração a importância da impermeabilização durante a fase de obras para evitar patologias como corrosão de armaduras, mofo aparente e desplacamento de revestimentos cerâmicos. São analisadas soluções impermeabilizantes como argamassa polimérica e manta asfáltica, com base na NBR 9575/2010, concluindo que investimentos em impermeabilização são mais eficazes e econômicos do que reparos posteriores já com o imóvel construído.
Palavras-chave: Infiltração. Capilaridade. Alvenaria. Concreto.
Abstract
This research demonstrates the importance of waterproofing in residential buildings. The study addresses the issue of capillary infiltration in masonry and concrete structures, highlighting its causes, consequences and prevention methods. The work also demonstrates other types, such as condensation infiltration and weather infiltration. The importance of waterproofing during the construction phase is taken into consideration to avoid pathologies such as corrosion of reinforcements, visible mold and displacement of ceramic coatings. Waterproofing solutions such as polymeric mortar and asphalt membranes are used, based on NBR 9575/2010, concluding that investments in waterproofing are more effective and economical than subsequent repairs once the property has been built.
Keywords: Infiltration. Capillarity. Masonry. Concrete.
1 INTRODUÇÃO
A umidade em estruturas pode acarretar patologias, de forma silenciosa, pois ocorre por meios internos a estrutura através de instalações hidráulicas, pela falta de vedação e impermeabilização correta de pisos, paredes e painéis. Dessa forma, sucede o problema de infiltração em estruturas, no qual pode afetar o seu comportamento e causar um desconforto estético aos moradores.
Nesses termos, em muitos casos pode haver um diagnostico distorcido, consequentemente o prognostico também, acerca dos fatores causadores do problema. Uma das causas mais comuns da infiltração é o fenômeno da capilaridade, que ocorre através da movimentação ascendente de umidade provinda de baixo da estrutura, sendo bastante comum em rodapés de casas populares.
Com isso em mente, o trabalho visa analisar as possíveis maneiras de diagnosticar e demostrar recomendações para evitar infiltrações por capilaridade em estruturas de alvenaria e de concreto, através de estudos bibliográficos.
2 FUNDAMENTAÇÃO TEÓRICA
A infiltração é o processo pelo qual a água penetra em uma estrutura de maneira indesejada através de fissuras, trincas, falta de impermeabilização, comprometimento de instalações hidráulicas e de esgoto. No qual, acarretam problemas como por exemplo: manchas, desplacamento de revestimentos cerâmicos, deterioração dos materiais e mofo. É um fenômeno bastante comum em edifícios e pode ocorrer de diferentes maneiras.
As figuras 1 e 2 ilustram as patologias decorrentes da instalação hidráulica e do fenômeno de capilaridade respectivamente.
Figura 1 – Infiltração decorrente da instalação hidráulica
Fonte: MS engenharia, Espirito Santo 2024
Figura 2 – Infiltração por capilaridade
Fonte: De autoria própria
Conforme Verçoza (1991), nem sempre é fácil encontrar a causa de uma infiltração. Nas impermeabilizações os pontos de vazamento geralmente estão ocultos. Nos telhados, os vazamentos muitas vezes precisam de condicionantes que variam de acordo com a direção dos ventos, a intensidade da chuva, etc. Não se encontrando a origem, é mais difícil corrigi-la.
Por isso, como forma de correção, umas das maneiras mais eficaz é o redimensionamento de instalações estruturais próximas a patologia, pois dessa forma haverá uma maior abrangência na resolução do problema. Além disso, para evitar deixar a mostra, alguns proprietários escondem as patologias com moveis, eletrodomésticos e revestimento cerâmico, para que não estrague a paisagem do imóvel, patologias essas que podem acabar se agravando.
Segundo Ferreira e Rodrigues (2019), a umidade por construção existe em todas as construções, devido aos métodos construtivos terem a necessidade de se utilizar água para serem realizados corretamente. Esta água eventualmente irá evaporar-se, se não for corretamente tratada, através de uma ventilação eficaz, pode vir a danificar a estrutura do edifício.
Nessa perspectiva, pode-se afirmar que as infiltrações ocorrem por falhas na etapa de construção, decorrente de vícios construtivos principalmente presentes em condomínios que utilizam uma metodologia padronizada de construção.
2.1 INFILTRAÇÃO POR CAPILARIDADE
A infiltração por capilaridade na construção civil acontece por meio de materiais que possuem um considerável nível de porosidade, como concreto, tijolo bruto, e argamassa. Com isso, a umidade em contato com esses materiais tende a percolar entre os mesmos de maneira ascendente. Para ter uma noção melhor desse fenômeno, pode-se fazer um ensaio colocando um lado de uma folha de papel em contato com a água, ao decorrer do tempo a água vai percorrer entre as fibras atingido alturas significativas. (Queveks, 2024)
A água no solo contém sais minerais dissolvidos, que são carregados junto com a umidade pelos poros da estrutura em que estão em contato. À medida que a água evapora, os sais começam a cristalizar na superfície, criando manchas esbranquiçadas chamadas de eflorescência. Sendo esse um dos fenômenos mais indicativos da capilaridade.
Figura 3 – Manchas de eflorescência
Fonte: Blok, 2019
2.2 INFILTRAÇÃO POR CONDENSAÇÃO
Essa infiltração é normalmente encontrada em ambientes expostos a vapor de água e que não possuem uma boa ventilação, como cozinha e banheiro, e ocorre quando o vapor entra em contato com uma área que possui uma menor temperatura passando pelo processo de condensação, transformando para o estado líquido que acaba por penetrar nas superfícies porosas. Esse tipo de infiltração é preocupante, pois apresenta uma maior penetração nos poros dos gessos e em outros materiais de revestimento, assim, favorecem a formação de mofo.

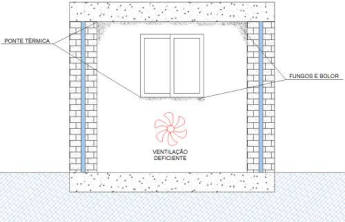

Figura 4 – Formação de bolor e fungos devido a infiltração
Fonte: Humidade Zero, 2020
2.3 INFILTRAÇÃO POR INTEMPÉRIES
É um tipo de infiltração que ocorre quando a água da chuva penetra em uma construção através de falhas na impermeabilização, como rachaduras, fissuras ou falta de vedação. A água pode infiltrar-se em tetos, paredes, lajes, pisos e outras superfícies expostas, causando danos estruturais e umidade em áreas internas.
Figura 5 – Infiltração por intempéries
Fonte: Jornal do povo, 2023
2.4 INFILTRAÇÃO POR CAPILARIDADE EM ALVENARIAS
As manifestações patológicas causadas pelas infiltrações em alvenarias podem ser intensificadas pela combinação da ação dos ventos (pressão), direção e intensidade das chuvas e condições de exposições. Além desses fatores, as fissuras são eventuais anomalias que estimulam essa degradação (TAGUCHI, 2010).
Os materiais da construção civil, como os blocos cerâmicos (tijolos), argamassas e concretos entre outros, apresentam um considerável nível de capilaridade, que são pequenos canais que atravessam os materiais por um entrelaçado de conexões onde ocorre a passagem da água contra a força gravitacional.
Para melhorar a resistência do material sobre o ponto de vista da umidade, é necessário utilizar revestimentos que supram tais requisitos. Podem ser utilizados revestimentos de impermeabilização ou de estanqueidade. Esse último pode, por si só, garantir um bom desempenho do ponto de vista da estanqueidade, mesmo na ocorrência de fissuração (COIMBRA, 2010).
2.5 INFILTRAÇÃO POR CAPILARIDADE EM CONCRETOS
O Concreto, um dos materiais mais utilizados na construção civil, possui uma estrutura porosa que conduz a umidade por uma capilaridade elevada, possibilitando, na ausência de qualquer tipo de barreiras estanques, que a água possa ascender na estrutura. Dessa forma, a armadura, que contribui para a estabilidade, acaba sendo afetada pela umidade. Conforme Marotta (2023), a corrosão das armaduras ocorre mediante a uma reação eletroquímica de óxido-redução, que é processada na superfície das armaduras, causando gradativa diminuição de seção.
Carvalho e Pinto (2018) ressaltam ainda que a impermeabilização desempenha um papel fundamental na prevenção de infiltrações e problemas relacionados à umidade. De acordo com esses autores, durante a fase de construção da edificação, os investimentos em impermeabilização são significativamente mais econômicos em comparação com os custos que podem surgir posteriormente para reparar o concreto armado quando o problema já está instalado.
Não existe um método que é universalmente usado como padrão para correção de manifestações patológicas nas estruturas decorrentes da umidade ou infiltração. Porém, A impermeabilização se destaca como uma medida essencial para mitigar os efeitos prejudiciais da umidade e garantir a durabilidade das estruturas. É fundamental adotar materiais e técnicas adequadas de impermeabilização, levando em consideração as condições ambientais e as características específicas de cada projeto.
2.6 IMPERMEABILIZAÇÃO
Segundo a NBR 9575/2010, a impermeabilização desempenha um papel vital na preservação da edifícios, pois tem como função impedir a ação danosa dos fluidos por meio de um conjunto de elementos que garantem a estanqueidade.
Existem diversos métodos para impermeabilizar uma estrutura, como o uso de argamassa polimérica ou manta asfáltica feita durante a confecção da estrutura, e a impermeabilização de fundações em contato com o solo úmido.
2.6.1 IMPERMEABILIZAÇÃO COM ARGAMASSA POLIMERICA
A argamassa polimérica é classificada como um impermeabilizante semirrígido, ou seja, são capazes de acompanhar dilatações e contrações de maneira limitada do elemento estrutural em que estão aplicados, e é ótima para impermeabilização de áreas molhadas, como paredes de cozinha e banheiros.
Este produto é produzido a partir de um material de base cimentícia, e modificado com o uso polímeros, que garantem uma melhor aderência, flexibilidade, resistência a água e maior trabalhabilidade do que a argamassa comum. (FiberSals, 2021)
O primeiro passo para seu uso é a preparação da superfície, que deve ser limpa, seca e livre de fissuras. Em seguida, aplica-se a argamassa com uma trincha ou brocha, em demãos cruzadas, de forma que garanta uma aplicação uniforme para que não haja pontos heterogêneos na superfície impermeabilizada.
2.6.2 IMPERMEABILIZAÇÃO COM MANTA ASFALTICA
A manta asfáltica é um dos materiais impermeabilizantes mais utilizados na construção civil no Brasil, e é feito a partir de material asfáltico modificado, e pode ter como diferentes revestimentos o filme polietileno, borracha, poliéster e fibras de vidro.
Estes materiais de reforço apresentam particularidades próprias, proporcionando a manta asfáltica maior resistência a perfuração, redução de custos, melhor capacidade de suportar cargas pontuais, dentre outros. (FiberSals, 2021)
Para a seu uso deve ser feita a limpeza e regularização da área que irá receber a manta, após isso aplica-se o primer (substancia que serve como uma camada de preparação) e aguardar cerca de 30 minutos, em sequência é feita a aplicação da manta asfáltica.
2.6.3 IMPERMEABILIZAÇÃO DE VIGA BALDRAME
As vigas baldrames são elementos estruturais horizontais de concreto e aço localizados logo abaixo das paredes que possuem a função de transmitir a carga para as fundações, na qual estão diretamente apoiadas, e são comumente utilizadas na construção de residências. (Sienge, 2023)
Dessa forma, quando em contato com solos úmidos, tende-se a ocorrer a percolação ascendente de fluidos que entrarão em contato com o aço, dando início ao processo de corrosão, o local afetado começa a se deteriorar, afetando tanto a paisagem arquitetônica como também a estabilidade, pois a seção transversal das barras de aço se torna menor, consequentemente diminui a área de aço, para qual, foram projetadas para manter a sustentabilidade da estrutura.

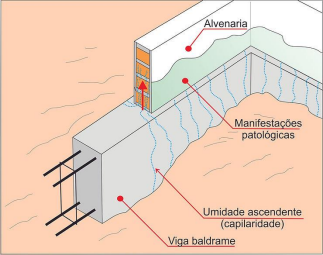

Figura 6 – Infiltração através de uma viga baldrame
Fonte: JM Engenharia Diagnostica, 2020
Dentre os materiais mais empregados na impermeabilização de baldrames, sobressaem as mantas asfálticas, as argamassas poliméricas e as resinas impermeabilizantes.
3 METODOLOGIA
O projeto é feito a partir de pesquisas bibliográficas e artigos, com o uso do google acadêmico e livros físicos, tendo o foco no tema de capilaridade em alvenarias e concretos, buscando trazer as informações necessárias para chegar a uma conclusão dos objetivos principais trazidos.
A pesquisa aborda os conhecimentos dos tipos de infiltração e das características da capilaridade, como ocorre nas estruturas, e suas consequências com o uso de imagens, além de trazer algumas resoluções que foram disponibilizadas na NBR 9575/2010 que devem ser feitas para impedir o acontecimento do mesmo.
4 RESULTADOS E DISCUSSÕES
Levando em consideração as informações obtidas na fundamentação teórica, as patologias ocorrem em residências que não possuem um sistema impermeabilizante eficaz, pois com um curto período de uso começa a aparecer as primeiras manchas na parte inferior das paredes internas e externas.
Dessa forma, é notório que a impermeabilização é um processo fundamental na construção civil, principalmente se feito durante a etapa de obras, pois quando a estrutura já está finalizada, além do elevado custo com demolição e reconstrução, a reforma será um incomodo para os moradores devido ao barulho e os resíduos produzidos no processo.
Para isso, vale destacar que a escolha de um profissional com conhecimento necessário e bem qualificado é de suma importância para garantir que o sistema de impermeabilização tenha um bom desempenho e evite problemas futuros.
5 CONCLUSÃO
Neste trabalho foi apresentado um estudo sobre a percolação ascendente da umidade por capilares, bem como suas características e efeitos em estruturas de concreto e alvenaria. É de grande importância que os proprietários do imóvel não negligenciem a impermeabilização devido ao seu custo, e que os profissionais da construção já planejem de antemão durante a etapa de projetos com a finalidade de evitar futura dor de cabeça com reformas.
Para projetos futuros, pode-se fazer uma comparação de custos entre a aplicação do sistema impermeabilizante durante a fase de construção e o custo da reforma necessária para ter dados mais precisos.
REFERÊNCIAS
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 9575: Impermeabilização – Seleção e projeto. Rio de Janeiro, 14 p. 2010. Acesso em: 02 maio 2025.
CARVALHO, Yuri Mariano; PINTO, Vivian Gemiliano. UMIDADE EM EDIFICAÇÕES: CONHECER PARA COMBATER. IFMG, 2018. Disponível em: https://forscience.ifmg.edu.br/index.php/forscience/article/view/476/235. Acesso em: 05 dez. 2024.
COIMBRA, Tiago Lopes Almeida. Patologias em Alvenarias de preenchimento induzidas por deformação dos suportes. Porto, FEUP, 2010. Disponível em: https://repositorio aberto.up.pt/bitstream/10216/58164/1/000144860.pdf. Acesso em: 02 dez. 2024.
FERREIRA, Gilmar; RODRIGUES, Vinicius. ANÁLISE DE PATOLOGIAS DECORRENTES DE INFILTRAÇÕES NAS EDIFICAÇÕES. João Monlevade, DOCTUM, 2019. Disponível em:
https://dspace.doctum.edu.br/bitstream/123456789/3121/1/AN%C3%81LISE%20DE%20PA TOLOGIAS%20DECORRENTES%20DE%20INFILTRA%C3%87%C3%95ES%20NAS%2 0EDIFICA%C3%87%C3%95ES.pdf . Acesso em: 02 dez. 2024.
________. Tudo sobre impermeabilização com argamassa polimérica. FiberSals. Disponível em: https://fibersals.com.br/blog/impermeabilizacao-com-argamassa-polimerica/. Acesso em: 02 maio 2025.
________. Tudo sobre manta asfáltica. FiberSals. Disponível em: https://fibersals.com.br/blog/tudo-sobre-manta-asfaltica/ . Acesso em: 02 maio 2025.
MAROTTA, Luiza Ignez Mollica et al. CONSIDERAÇÕES SOBRE PATOLOGIAS EM EDIFICAÇÕES: MEDIDAS PREVENTIVAS E RECUPERAÇÃO. CONSIDERAÇÕES SOBRE PATOLOGIAS EM EDIFICAÇÕES: MEDIDAS PREVENTIVAS E RECUPERAÇÃO. Revista Contemporânea, 2023. Disponivel em: https://ojs.revistacontemporanea.com/ojs/index.php/home/article/view/1216 . Acesso em: 05 dez. 2024.
OLIVEIRA, A. A.; NUNES, L. A. S. ESTUDO DA INFILTRAÇÃO POR UMIDADE ASCENDENTE EM RESIDENCIA FAMILIARES. Mossoró, UFERSA, 2020. Disponível em: https://repositorio.ufersa.edu.br/server/api/core/bitstreams/3c2b7972-f63b-44f0-8c59- e0580df35498/content . Acesso em: 03 dez. 2024.
________. Você sabe o que é Infiltração por Capilaridade?. Queveks. Disponível em: https://www.queveks.com.br/post/voce-sabe-o-que-infiltracao-por-capilaridade-
131#:~:text=A%20infiltra%C3%A7%C3%A3o%20por%20capilaridade%20ocorre,ou%20cap ilares%20presentes%20nesses%20materiais. . Acesso em: 01 dez. 2024.
RICARDO, Marques. ILFILTRAÇÃO POR CAPILARIDADE E PRESSÃO NEGATIVA. Imperlast. Disponível em: https://imperlast.com/dicas/infiltracao-capilaridade-e-pressao negativa/ . Acesso em: 03 dez. 2024.
________. Impermeabilização correta de vigas baldrames. SIENGE. Disponível em: https://sienge.com.br/blog/impermeabilizacao-correta-de-vigas-beldrames/ . Acesso em: 11 maio 2025.
TAGUCHI, Mário Koji. Avaliação e qualificação das patologias das alvenarias de vedação nas edificações. Curitiba, Universidade Federal do Paraná, 2010. Disponível em: https://acervodigital.ufpr.br/xmlui/bitstream/handle/1884/24135/1_Dissertacao%20Mario.pdf ?sequence=1&isAllowed=y . Acesso em: 01 dez. 2024.
THOMÉ, Brenda Bressan. INFILTRAÇÕES: TUDO O QUE VOCÊ PRECISA SABER. Sienge, 2023. Disponível em: https://www.sienge.com.br/blog/infiltracoes-tudo-que-voce precisa-saber/ . Acesso em: 04 dez. 2024.
VERÇOZA, Ênio. Patologia das Edificações. 1ª ed. Porto Alegre, Editora Sagra, 1991
1Discente do Curso Superior de Engenharia Civil do Centro Universitário Santo Agostinho Campus Anexo II e mail: italoeduardo89@hotmail.com
2Docente do Curso Superior de Engenharia Civil do Instituto Centro Universitário Santo Agostinho Campus Anexo II. Mestre em Ciência e Engenharia dos Materiais (UFPI). e-mail: danilotma@msn.com
