REGISTRO DOI: 10.69849/revistaft/fa10202505302350
Carlos Alberto da Nóbrega Filho
Wellington Magalhães dos Anjos
Welington Pacheco Conceição
Professor Orientador: Aureo Araujo
RESUMO
A construção civil tem vivenciado um momento marcado pelo avanço tecnológico. Neste cenário, surgem tecnologias que trazem praticidade, redução de custos e de tempo diante do levantamento topográfico para a construção de um empreendimento. Como meio de buscar informações precisas e confiáveis sobre uma determinada área, têm-se utilizado os drones, também conhecidos como naves não tripuladas (VANTs). Esta pesquisa visa analisar a importância da utilização dos drones no levantamento topográfico em projetos da engenharia civil. Trata-se de uma pesquisa qualitativa por meio de um levantamento bibliográfico com base na busca de estudos publicados nos últimos cinco anos, nas seguintes bases de dados: Portal Capes Periódicos, Google Acadêmico e Scielo, tendo como principal critério, abordar dentro dos objetivos propostos. Foram abordados quatro importantes pontos: conceito e evolução do levantamento topográfico; conceito e classificação dos drones; a importância da utilização dos drones na engenharia civil e a comparação à topográfica com drones e sem drones. Concluiu-se que os drones contribuem significativamente para o levantamento de dados mais precisos do terreno analisado, possibilitando aos engenheiros a tomada de decisão quanto à construção do empreendimento. Dentre as vantagens da utilização dos drones, foram destacadas: redução dos custos de operação e dos riscos para os colaboradores e tempo, além do grande nível de detalhe dos resultados obtidos com as imagens coletadas.
Palavras-chaves: Topografia. Drones. Tecnologia. Engenharia Civil.
1. INTRODUÇÃO
A tecnologia tem revolucionado o mundo e impactado na vida da sociedade. Passou-se, com o tempo, a contar com diversos métodos, técnicas e instrumentos com o intuito de resolver problemas. A construção civil foi uma das influenciadas por este cenário, principalmente em atividades como levantamento topográfico que possui como característica o estudo da área onde um projeto construtivo será desenvolvido (ALMEIDA NETO; RAMOS, 2023).
A realização do levantamento topográfico é importante para a engenharia civil por contribuir para a tomada de decisão quanto ao processo construtivo. É uma atividade fundamental para a construção civil, servindo como base para o planejamento e a execução de projetos em diversas áreas, como urbanismo, infraestrutura e meio ambiente. Tradicionalmente, essa prática envolvia métodos que, embora eficazes, apresentavam limitações em termos de precisão, tempo de execução e custo (Gomes et al., 2024).
Entretanto, a partir do avanço tecnológico, novas ferramentas têm surgido para revolucionar a forma como os profissionais realizam levantamento topográfico. Dentre essas tecnologias destacam-se os drones, aeronaves não tripuladas remotamente pilotadas (RPA) utilizadas para fins o experimentais, comerciais ou institucionais. Essa tecnologia permite a obtenção de dados mais detalhados e confiáveis, além da realização de levantamento em áreas de difícil acesso (ANAC, 2018).
Investigar sobre o uso dos drones no levantamento topográfico se torna relevante devido à sua influência em importantes aspectos considerados pela contribuição civil durante a execução dos projetos: a economia e imagens detalhadas do terreno. O aprimoramento desta ferramenta, embora tenha sido aprimorada, há uma necessidade de maior conhecimento dos profissionais com relação à sua utilização, considerando tanto as exigências técnicas quanto às limitações geográficas, a fim de garantir resultados precisos e confiáveis (CAMPOS et al., 2019).
A topografia na Construção Civil apresenta como principal função desenvolver plantas com curvas de nível e apresentação do relevo do solo com todas as suas elevações e depressões para que se possa conhecer a área das obras, através de um levantamento para coleta de dados do local para construção da edificação (CRUZ; PERIN, 2020). Sendo assim, este estudo visa responder à seguinte pergunta norteadora: como o uso dos drones podem revolucionar e influenciar a coleta de dados topográficos em projetos da engenharia civil?
O uso dos drones no levantamento topográfico também é conhecido como fotogrametria aérea e permite realizar levantamentos topográficos mais rápidos, precisos e com melhor custo-benefício, gerando resultados satisfatórios. Além disso, os drones capturam imagens aéreas de alta resolução e, com a ajuda de software especializado, processam essas imagens, criando modelos tridimensionais do terreno, o que contribui para a eficiência do levantamento topográfico (XAVIER, 2020).
O objetivo geral da pesquisa é analisar a importância da utilização dos drones no levantamento topográfico em projetos da engenharia civil. Os objetivos específicos foram: apresentar o conceito e a evolução de topografia; descrever o conceito de drones, sua tipologia e sua importância para a engenharia civil; e comparar o mapeamento topográfico realizado com o uso dos drones e o tradicional.
2. REFERENCIAL TEÓRICO
Quando se reflete sobre a influência da tecnologia na vivência da sociedade, pensa-se em um conjunto de conhecimentos, técnicas, habilidades e processos criados para melhorar a vida das pessoas. Segundo Campos et al. (2019), o avanço da tecnologia propiciou, inclusive, novas formas de se estudar a estrutura de uma determinada área, tendo como um diferencial o uso dos drones.
Neste sentido, entender o avanço da tecnologia na construção civil requer o entendimento sobre como ela teria evoluído ao longo do tempo e como os drones se tornaram uma alternativa viável a ser utilizada na engenharia civil (GOMES et al., 2024). Sendo assim, o referencial teórico tende a abordar quatro importantes pontos: conceito e evolução do levantamento topográfico; o conceito e os tipos de drones; a importância dos drones para a engenharia civil; e a comparação topográfica com drones e sem drones.
2.1. Levantamento topográfico: conceito e evolução
Topografia é um termo que está diretamente relacionado com os meios utilizados para o estudo de uma área. Segundo Giovanni (2020), o termo topografia deriva de duas palavras gregas: “topos” e “grafia”, que significa a descrição de um lugar. É uma ciência destinada ao estudo de instrumentos e métodos que ajudam a obter uma representação gráfica de partes de uma superfície plana, ou seja, um plano topográfico.
Destaca-se que a topografia é a base dos mais variados projetos de construção civil por permitir um entendimento sobre a forma, o tamanho, as características do relevo de uma área. O levantamento topográfico, por sua vez, é o ato de localizar e mapear todas as características da superfície de um terreno. Sintaticamente, topografia é a ciência e o levantamento topográfico a ação, a utilização de ferramentas para o estudo do terreno (GIOVANNI, 2020).
Oliveira e Freitas (2020) trazem uma abordagem conceitual de topografia, relacionando-a a uma ciência que apresenta como objetivo estudar, representar e mensurar, com o máximo de precisão possível, a superfície em que se deseja construir um determinado empreendimento. Este estudo é presenciado desde os primórdios da humanidade, em que o homem ainda não possuía toda a tecnologia que existe na atualidade.
Cassimiro et al. (2025) afirmam que a prática da topografia remonta a civilizações antigas que a utilizavam para realizar levantamentos para fins de propriedade e tributação. No Antigo Egito, por volta de 1400 a.C., agrimensores utilizavam instrumentos rudimentares, como cordas e varas, para medir e delimitar parcelas de terra, principalmente após enchentes do Rio Nilo.
Com o avanço do conhecimento geométrico pelos gregos, foi considerado um avanço para o levantamento topográfico, por permitir uma abordagem mais estruturada para a medição e representação do espaço. Heron de Alexandria, com sua obra “The Dioptra”, trouxe informações concernentes às técnicas de levantamento de campo e elaboração de plantas. Este trabalho trouxe inovações não só com relação aos métodos, como também à documentação necessária para a topografia (CASSIMIRO et al. 2015).
Gutiérrez (2020) relata que o primeiro método formal de levantamento topográfico foi o método da inserção a ré, ou “Pothenol”, amplamente utilizado desde o início do desenvolvimento da geometria. Esse método consistia na utilização de cálculos manuais para determinar posições relativas entre pontos, sendo fundamental para os levantamentos cadastrais da época.
O autor cita a BBR 13.133, publicada em 1994, como um documento que formalizou o conceito de topografia, utilizando o termo “Plano Tipográfico Local” para defini-la como sendo a representação de pequenas frações de terra em um plano bidimensional. Ao longo dos séculos, as técnicas topográficas refletiram não apenas no avanço da ciência e da tecnologia, como também na importância da topografia para a engenharia civil (GUTIÉRREZ, 2020).
Outro ponto importante a ser considerado com relação ao levantamento topográfico é sua tipologia. Neste contexto, Melo (2023) destaca que o objetivo principal da topografia é fornecer dados detalhados para o planejamento de obras de urbanismo, agricultura, dentre outras. O levantamento pode ser representado por meio de planimétrico, planialtimétrico ou altimétrico. O Quadro 1 especifica esses tipos de representação topográfica.

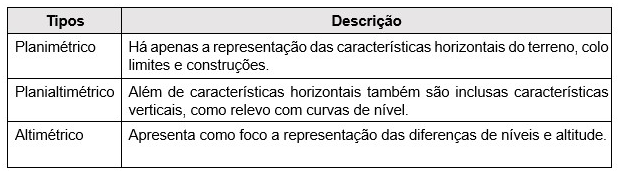

Quadro 1: Tipos de representação topográfica
Para Almeida Neto e Ramos (2023), frisam que, no passado, as medições eram realizadas de forma manual com instrumentos simples como trena e nível. Atualmente, instrumentos eletrônicos como Estação Total, laser, dentre outros, têm contribuído para a coleta de dados mais precisos do terreno. A integração de novas tecnologias como drones e inteligência artificial tem se tornado cada vez mais frequente no levantamento topográfico.
Diante da evolução tecnológica, muitos recursos têm sido utilizados como meio de proporcionar levantamentos topográficos de forma rápida e precisa de terrenos e ambientes. Uma dessas tecnologias é Lidar, que permite a criação de modelos tridimensionais detalhados, otimizando processos por meio de dados precisos para serem utilizados em diversos projetos topográficos (CINTRA; GONÇALVES, 2019).
A base do funcionamento do sistema Lidar é a emissão de pulsos de laser que refletem em objetos e superfícies. O tempo que o laser leva para percorrer o sensor é medido, o que permite calcular a distância com alta precisão. Os dados são fornecidos através de nuvem de pontos que é processada para criar modelos digitais tridimensionais do terreno, como Modelos Digitais de Elevação (MDE). Assim, a tecnologia tem proporcionado melhorias significativas nas técnicas de levantamento topográfico na construção civil (CINTRA; GONÇALVES, 2019).
2.2. Drones: conceito e classificação
O mundo vivencia um período marcado pela evolução tecnológica em que novos equipamentos têm sido construídos com o intuito de facilitar processos, reduzir o tempo, ampliar a produção e alcançar lucros mais satisfatórios. Segundo Freitas e Rodrigues (2024), a tecnologia revolucionou não apenas a forma como o mundo se interage, como também a segurança dos processos executados por vários setores, dentre os quais se destaca a Engenharia Civil.
No que se refere ao conceito de drones, Leite et al. (2024) afirmam que é um Veículo Aéreo Não Tripulado (em inglês Unmanned Aerial Vehicle – UAV) que não carrega o operador humano, podendo ser operado ou pilotado por um humano a longa distância, utilizando-se apenas um controle remoto. Em alguns modelos, esses drones podem voar de forma autônoma, sem a necessidade de controle, conforme representado na Figura 1.

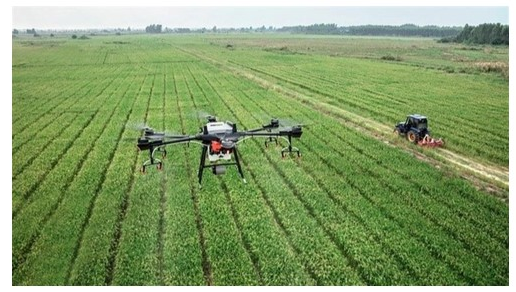

Figura 1: Representação do drone
De maneira geral, são dispositivos que, por meio de controle remoto ou autônomo programado, podem executar diversas tarefas e operações no espaço aéreo (LEITE et al., 2024). Sintaticamente, são aeronaves não tripuladas que apresentam como função colher dados sobre uma determinada área para fins específicos, sejam para construção ou investigação de uma determinada área devastada, por exemplo.
Prudkin e Breuunic (2019) destacam que a origem dos drones está relacionada aos objetivos militares, sendo criados durante a Segunda Guerra Mundial, evoluindo posteriormente, para fins de combate. Atualmente, seu baixo custo e flexibilidade permitem realizar diversas tarefas, tais como entrega de encomendas, monitorização de incêndio, transporte de equipamentos para diferentes fins e estudo de áreas para construção de empreendimentos.
Os drones são equipamentos que apresentam uma boa solução de aquisição de dados geográficos para os mais diversificados fins, apresentando como vantagem, voar a baixas altitudes, permitindo a aquisição de imagem de elevada resolução. De acordo com Freitas (2016), podem ser classificados por números de rotores. O rotor é uma parte do motor dos drones onde as hélices são anexadas, sendo montados em um braço ou eixo. A velocidade de rotação do rotor determina a quantidade de sustentação que ele gera.
Podem ser classificados em drones de rotor único, drones multirrotores e drones de asa fixa. No caso do rotor único, caracteriza-se por ser uma espécie de helicóptero em miniatura, apresentando um rotor principal no topo e um rotor de cauda para dar direção. São considerados os mais utilizados no mercado, sendo utilizados como equipamentos para varredura de áreas a laser (FREITAS, 2016).

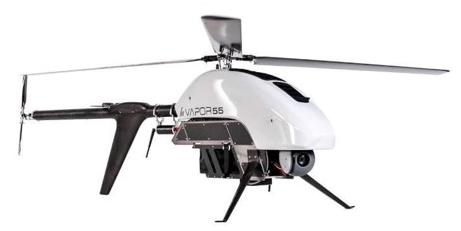

Figura 2: Drone de rotor único
Sobre os drones multirotores, Barsante (2020) os caracteriza como sendo os mais comuns no mercado e, geralmente, são utilizados para fins como fotografia, filmagens e inspeções, por conseguir permanecer no ar em uma posição estável por um determinado período. De acordo com o número de hélices, podem ser: trícopteros (três rotores), quadcópteros (quatro rotores), hexacópteros (seis rotores) e octocópteros (oito rotores). A Figura 3 representa essa classificação.

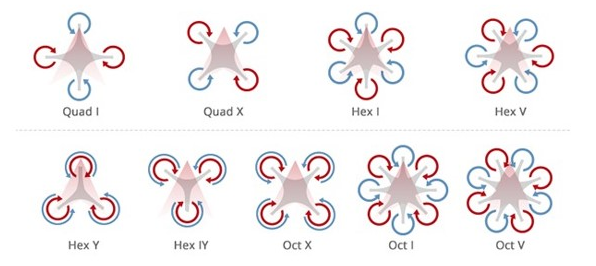

Figura 3: Tipos de drones multirotores
No drone de Asa Fixa são utilizadas asas similares às de um avião normal para fornecer sustentação. A maior parte da energia é usada na decolagem, justamente pela sustentação vertical à medida que avançam. Um de seus pontos positivos é que, devido às suas características, é capaz de percorrer longas distâncias e mapear grandes áreas e trabalhar por longos períodos (BARSANTE, 2020). A Figura 4 representa este tipo de drone.

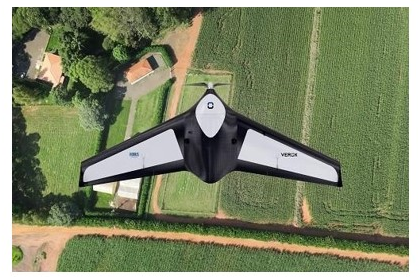

Figura 4: Drone de Asa Fixa
Na visão de Bernardo (2021), os drones têm se tornado relevante para o mapeamento de áreas para os mais diversificados fins. Na topografia têm se destacado por permitir o estudo detalhado de um terreno para construção de empreendimentos como prédios públicos e privados, saneamento básico, dentre outros.
2.3 Os drones e sua importância para a engenharia civil
Outro ponto importante a ser destacado é a importância do drone para a engenharia civil. Sobre esta questão, Oliveira, Silva e Santana (2020) afirmam que, em algumas obras que necessitem de uma grande quantidade de materiais, há uma necessidade de investigação do local onde serão dispostos e utilizados para construção. É justamente neste ponto que os drones podem contribuir, por armazenar dados sobre uma determinada área onde os empreendimentos serão construídos.
Os drones são considerados importantes ferramentas por permitir uma visão mais eficiente da área onde um empreendimento será construído. Dessa forma, gestores podem acompanhar, registrar e solucionar quaisquer problemas futuros que possam por em risco a obra. As informações fornecidas serão utilizadas juntamente com outras soluções tecnológicas, tendo como foco tornar os projetos mais viáveis, bem como o gerenciamento e o planejamento das obras (OLIVEIRA; SILVA; SANTANA, 2020).
Na visão de Aymorés e Junior (2023), os
Ainda que em uso relativamente recente nas obras de Engenharia, os VANTs se apresentam como um artifício essencial para o controle e monitoramento de obras, munindo os engenheiros e equipes de construção de uma base de dados confiável, precisa e, a depender do caso, praticamente simultâneos.
Pelas informações demonstradas, entende-se que os drones, também chamados de VANTs são um recurso importante para o controle e monitoramento de obras, permitindo que os engenheiros e equipes possam trazer mais confiabilidade para a obra a ser desenvolvida. As empresas da construção civil têm buscado inserir, em seus canteiros de obras, inovações tecnológicas que possam promover benefícios tanto para a obra quanto para o cliente (AYMORÉS; JÚNIOR, 2020).
Lima et al. (2024) destacam como uma das grandes importâncias da utilização dos drones é a potencialização da segurança nas obras realizadas pela construção civil. Tais obras desempenham um papel fundamental no crescimento urbano, devido à demanda por novas habitações, infraestrutura e serviços urbanos. A expansão da construção civil reflete tanto na economia quanto na melhoria dos padrões de vida das comunidades.
Cabe destacar que uma das considerações sobe o uso dos drones é sua relação com as seguintes variáveis: redução dos riscos e manutenção dos usuários dos empreendimentos. São importantes equipamentos utilizados pelos técnicos das obras para direcionar um trabalho focado na segurança dos colaboradores e eficiência na construção do empreendimento (LIMA et al., 2024).
No caso do levantamento topográfico, o uso de VANT tem se tornado um importante recurso tecnológico devido à possibilidade de acesso e ao fácil compartilhamento de informações em tempo real entre os usuários. Devido à facilidade de manuseio desses equipamentos, há o favorecimento do acesso de informações sobre a área onde um projeto será executado (GOMES et al., 2024).
Cabe destacar que a construção civil tem se tornado uma área extremamente importante para execução de obras de infraestrutura, construção de edificações públicas, residências, dentre outros. Entretanto, o uso de tecnologias tem apresentado grande relevância no que se refere à segurança, à eficiência, à redução dos custos e do tempo de execução das obras. Por este motivo, sua utilização está em grande ascensão (GOMES et al., 2024).
2.4 Levantamento topográfico com drones X tradicional
O levantamento topográfico é fundamental para a construção civil por envolver a coleta de dados precisos sobre o terreno e sua configuração permitindo a análise detalhada e elaboração de projetos adequados. Para Chimirelli, Preuss e Faria (2023), durante a execução dos projetos há grande preocupação quanto ao custo, tempo de execução da obra e exatidão nas informações.
Sendo assim, a topografia pode ser realizada tanto de modo convencional quanto com a utilização de drones. A topografia convencional, são utilizados equipamentos tradicionais como teodolito e Estação Total para determinar a posição relativa de pontos e criar mapas, plantas e modelos tridimensionais. Por outro lado, a topografia com drones é utilizada para os mesmos fins, porém com resultados mais satisfatórios (CHIMIRELLI; PREUSS; FARIA, 2023). A Tabela 2 representa a diferença entre a topografia convencional e tradicional.

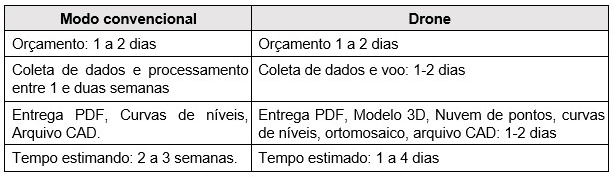

Quadro 2 – Topografia convencional X Drone
As vantagens da utilização dos drones envolvem o tempo, outros meios de entrega de projetos e o tempo estimado para concretização do levantamento topográfico. Segundo Gomes et al. (2024), ao examinar as aplicações específicas, há uma necessidade de considerar os benefícios que essa tecnologia pode proporcionar para a engenharia civil no que se refere à redução de custos, de tempo e entrega do projeto no prazo pré-determinado.
Segundo Oliveira e Freitas (2020):
No cenário da Engenharia Civil é imprescindível o levantamento topográfico prévio do local onde será executada qualquer construção civil. Isto, em razão de cada projeto ter suas particularidades, características e limitações de tempo e recursos. Vale ressaltar também que a disponibilidade de mão de obra qualificada e metodologia usada são aspectos essenciais para obter o êxito do projeto.
Os autores evidenciam que a utilização dos drones pela construção civil no levantamento topográfico tem se tornado importante na busca por informações precisas sobre a área a ser estudada. Ressalta-se, também, que para alcance de resultados satisfatórios, há a necessidade de mão de obra qualificada para utilização deste recurso, para que assim, os resultados sejam satisfatórios (OLIVEIRA; FREITAS, 2020).
Gomes et al. (2024) destacam que, os benefícios proporcionados pelos drones vão desde à economia para as empresas da construção civil, por contribuir para a redução dos custos, até a viabilidade de emprego eficiente dos recursos, um dos pontos importantes para o sucesso do empreendimento. Por este motivo, tem sido altamente utilizado por engenheiros civis no estudo de áreas de grandes dimensões.
Diferente do método convencional, a capacidade de coletar dados é maior em quantidade e menor em intervalo de tempo, o que contribui para a redução das exigências de tempo e recursos necessários para a aquisição de informações geoespaciais. Esse aspecto implica em economias indiretas, à medida em que as equipes, no canteiro de obra, possam direcionar seus esforços de acordo com os dados coletados da área (GOMES et al., 2024).
Para Fortunato (2020), os drones geram imagens e nuvem de pontos que servem de base para o estudo da infraestrutura que um projeto exige, principalmente em grandes áreas. O método convencional é utilizado para implementar pontos de apoio precisos da área a ser estudada. A inclusão dos drones acrescenta valor aos resultados finais, contribuindo para a realização de levantamentos planialtimétricos.
Assim, o uso dos drones aliados ao método convencional é essencial para melhor investigação da área onde será construído um determinado empreendimento. As imagens geradas pelos equipamentos topográficos tradicionais são mais adensadas, o que acarreta melhor detalhamento do terreno, apesar de sua precisão centimétrica e não milimétrica como a Estação Total (FORTUNATO, 2020).
3 METODOLOGIA
Para a realização desta pesquisa, foi utilizada como metodologia o levantamento bibliográfico, que contou com a seleção de arquivos do tipo dissertação, periódicos, artigos científicos, livros, dentre outros, publicados nos últimos 5 anos em plataformas consideradas confiáveis pelas instituições acadêmicas, como Portal Capes Periódicos, Google Acadêmico e Scielo.
Durante a busca, foram incluídas as seguintes palavras-chave: “Topografia”; “Drones”; “Tecnologias”; “Construção Civil”. Para a seleção, foram incluídos critérios de seletividade. Como critérios de seleção, adotou-se: serem publicados entre os anos de 2020 a 2025, trazerem informações dentro dos objetivos propostos, serem textos que fazem menção do uso dos drones na topografia. Os textos incompletos e replicados foram excluídos automaticamente.
Após a seleção dos arquivos para composição do artigo, foi realizado um fichamento contendo as principais informações sobre o tema em questão. Em seguida, as informações foram analisadas e organizadas de acordo com uma ordem cronológica, destacando o conceito de topografia e sua importância no levantamento topográfico. Os dados foram analisados de forma qualitativa e descritiva, objetivando maior compreensão do tema em questão.
4 RESULTADOS ENCONTRADOS
O uso dos drones para o levantamento topográfico tem sido amplamente considerado pela engenharia civil devido às vantagens que podem proporcionar em relação ao tempo de coleta de informações e redução dos custos (CHIMIRELLI; PREUSS; FARIA, 2023). Durante a busca por informações que reforcem essa tese, foram selecionados 25 arquivos para composição desta pesquisa. Deste quantitativo, foram selecionados cinco artigos por abordarem estudos de casos da utilização de drones em levantamento topográfico. O Quadro 3 sintetiza as informações destes estudos.
Quadro 3: Síntese dos casos utilizados
| Autores/ano | Levantamento topográfico realizado | Resultados encontrados |
| Chiminelli, Preus e Faria/2023 | Levantamento de duas áreas residências localizadas na cidade de Deltabile. | Com o uso dos drones, foi possível processar uma série de imagens para projeção em 3D da área. Houve redução do tempo de processamento de dados e redução do tempo de estudo dessas áreas. |
| Aymorés e Mota Júnior/ 2021 | Os drones foram utilizados para levantamento topográfico na cidade Juiz de Fora-MG entre junho e setembro de 2021. O objetivo era construir dois platôs e uma estrada de acesso aos mesmos. | Os voos possibilitaram a análise de terreno, inspeções em edificações e redes elétricas e mapeamentos complexos. |
| Bernardo/2021 | Levantamento topográfico um terreno com área total de 60.413,78m², localizado na Zona Oeste de Manaus para a construção de um empreendimento imobiliário. | Os resultados foram influenciados pelo uso dos drones o que permitiu melhor precisão nas informações da área analisada. Além disso, também permitiu a redução dos custos, dos riscos para os colaboradores e tempo. |
| Moreira, Lima e Gonzaga/ 2021 | Fábrica de vidros localizada no município de Goiana-PE, com utilização da tecnologia VANT para determinação de uma pilha de resíduos de vidros. | Os resultados demonstraram que a tecnologia de medição por VANT foram satisfatórios para determinar o volume em pilhas de resíduos de vidros. |
Fonte: os autores
No estudo de Chiminelli, Preus e Faria (2023), apresentou como objetivo analisar a influência do uso dos drones na coleta de informações topográficas de uma área onde se pretendia construir vários condomínios. Durante o voo do drone pela cidade de Delville, foram analisadas duas áreas: Deltaville I e II, conforme representado na Figura 6.

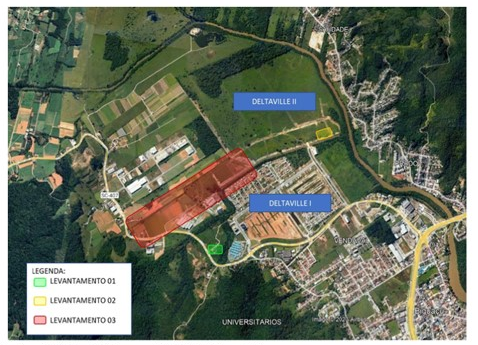

Figura 6: Áreas analisadas pelo drone
Os resultados demonstraram que o uso dos drones nos três levantamentos realizados, reduziu sistematicamente o tempo de processamento de dados, variando entre 1 e 3 horas. Além disso, as imagens coletadas foram importantes para a projeção de imagens em 2D e 3D, o que auxiliou no planejamento e execução da obra. Entretanto, foi ressaltado que, para melhor precisão das informações, foi necessário conciliar os drones com o método convencional topográfico, baseado no uso de equipamentos como Estação Total, Teodolito e GPS (CHIMINELLI; PREUS; FARIA, 2023).
Aymorés e Mota Junior (2021) realizaram um estudo de caso com o uso dos drones para mapear uma rua localizada na Estrada do Caracol, em Benfica, na Zona Norte da cidade. O objetivo era a construção de dois platôs e uma estrada para dar acesso aos mesmos. A Figura 7 representa um dos drones utilizados durante o mapeamento da região.

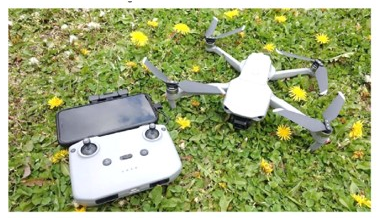

Figura 7: DJI Mavic Air 2
Utilizando os drones, foi possível obter dados de forma prática e segura. Em algumas etapas do levantamento dos dados, fez-se necessário a presença somente do operador dos VANTS na borda. O grau de automação e redundância dos equipamentos foi considerado relevante por elevar a segurança tanto do piloto do drone quanto para terceiros. Esses equipamentos foram considerados importantes no acompanhamento dos projetos de engenharia, agregando valor ao produto final (AYMORÉS; MOTA JUNIOR, 2021).
No estudo de caso apresentado por Bernardo (2021), os drones foram utilizados para mapear uma área de 60.413,78 m² para a construção de um empreendimento imobiliário na Zona Oeste de Manaus. Para a obtenção de dados mais precisos durante o levantamento topográfico da área, utilizou-se esse recurso, que tem se tornado cada vez mais presente nas técnicas utilizadas pela engenharia civil para a construção de um empreendimento.
O caso demonstrou que o uso destes equipamentos trouxe consideráveis benefícios, como: redução dos custos de operação e dos riscos para os colaboradores e tempo, mantendo a qualidade e grande nível de detalhe nos resultados obtidos. Entende-se que, para que os resultados sejam viáveis e eficazes, há a necessidade de considerar a participação de um profissional qualificado que possa conduzir os drones, como o engenheiro civil, por exemplo (BERNARDO, 2021).
Corroborando com o autor, Moreira, Lima e Gonzaga (2021) também realizaram um estudo de caso sobre a utilização dos drones no levantamento topográfico. Entretanto, diferente dos demais autores, o objetivo foi mapear a área de geração de resíduos de uma fábrica de vidros, localizada em Goiana-PE. O Drone Phantom 4 Pro Dji, está sendo utilizado para mapear todos os pontos da área analisada.
Os resultados demonstraram que, os resultados encontrados com a tecnologia VANT foram considerados válidos e confiáveis para a determinação do volume de resíduos gerados pela fábrica. Por fim, destaca-se que a implantação de novas tecnologias requer considerar indicadores como orçamentos, bem como os benefícios que estas técnicas podem oferecer, tanto para o cliente quanto para as empresas responsáveis pelo empreendimento (MOREIRA; LIMA, GONZAGA, 2021).
5 CONCLUSÃO
Com a realização da pesquisa, foi possível refletir sobre a influência dos drones na coleta de dados topográficos em projetos de engenharia civil, um setor que tem vivenciado um período marcado por grandes mudanças em termos tecnológicos. Tais mudanças propiciaram o desenvolvimento de tecnologias que revolucionaram o mapeamento de grandes áreas destinadas à construção de empreendimentos, como a tecnologia Lidar, por exemplo.
Os drones são equipamentos considerados eficientes por permitir que os engenheiros façam um melhor levantamento da área onde um empreendimento será construído. Dentre as vantagens da utilização dos drones, foram destacadas: redução dos custos de operação e dos riscos para os colaboradores e tempo, além do grande nível de detalhe dos resultados obtidos com as imagens coletadas.
Os drones, também conhecidos como naves não tripuladas (VANT), têm se tornado uma tecnologia importante para o levantamento topográfico nos mais diversificados projetos topográficos. Destacou-se, também, que o método tradicional com a utilização da Estação Total e o Teodolito conciliado com o VANT proporcionam resultados mais satisfatórios, principalmente em áreas de grande extensão.
Entende-se, por fim, que para que os resultados topográficos com a utilização dos drones sejam positivos, há uma necessidade da atuação de profissionais capacitados para este fim, que saibam manipular o VANT e interpretar os dados fornecidos por este equipamento.
Assim, espera-se que as informações contidas nesta pesquisa possam contribuir para que futuros profissionais possam utilizar as informações para elaboração de estudos mais específicos sobre a temática em questão, tão relevante diante do avanço tecnológico da atualidade.
