REGISTRO DOI: 10.69849/revistaft/ni10202504261713
Jhamilys Gonçalves de Oliveira1; Orientador: Igor Nonato Almeida Pereira2; Coorientador: Walzenira Parente Miranda3; Érica Cristina Nogueira Marques Pinheiro4
RESUMO
A construção civil desempenha um papel fundamental na economia brasileira, sendo composta por diversos elementos estruturais, classificados como superestrutura e infraestrutura. Nesse sentido, este artigo apresenta o processo executivo do radier estaqueado como solução de fundação para uma obra Multifamiliar na cidade de Manaus/AM. O objetivo deste estudo é apresentar o processo executivo do radier estaqueado como solução de fundação para uma obra multifamiliar localizada na cidade de Manaus/AM. A metodologia adotada caracteriza-se como um estudo de caso, com abordagem qualitativa e descritiva, analisando as etapas de execução desse tipo de fundação. O método utilizado envolveu a observação e descrição detalhada das fases construtivas, incluindo perfuração e marcação das estacas, concretagem dos blocos de coroamento, nivelamento e marcação das instalações do radier estaqueado e, por fim, sua concretagem. Os resultados demonstraram que o radier estaqueado oferece maior estabilidade estrutural em solos de baixa resistência, minimizando recalques diferenciais e proporcionando uniformidade na distribuição das cargas. Além disso, constatou-se que essa solução reduz o tempo de execução da fundação e melhora a segurança estrutural da edificação. No entanto, alguns desafios foram observados, como o elevado consumo de concreto e a necessidade de um rigoroso controle técnico durante a instalação das estacas. Conclui-se que o radier estaqueado é uma alternativa viável e eficiente para fundações em terrenos de baixa capacidade de suporte, sendo uma opção segura e economicamente competitiva para edificações multifamiliares em regiões com solos instáveis.
Palavras-chave: Fundação, Radier estaqueado, fundação mista.
ABSTRACT
Construction plays a fundamental role in the Brazilian economy, being composed of several structural elements, classified as superstructure and infrastructure. In this sense, this article presents the executive process of the stamped radier as a foundation solution for a multifamily work in the city of Manaus/ AM. The objective of this study is to present the executive process of the stamped radier as a foundation solution for a multifamily construction located in the city of Manaus/AM. The methodology adopted is characterized as a case study, with qualitative and descriptive approach, analyzing the stages of execution of this type of foundation. The method used involved the observation and detailed description of the construction phases, including drilling and marking of the piles, concreting of the crowning blocks, levelling and marking of the installations of the piled radier and, finally, its concreting. The results showed that the piled radier offers greater structural stability in low-resistance soils, minimizing differential settlement and providing uniformity in load distribution. In addition, it was found that this solution reduces the time of execution of the foundation and improves the structural safety of the building. However, some challenges were observed, such as the high consumption of concrete and the need for strict technical control during the installation of piles. It is concluded that the piled radier is a viable and efficient alternative for foundations in low-bearing land, being a safe and economically competitive option for multi-family buildings in regions with unstable soils.
Keywords: Foundation, Piled raft, Mixed foundation.
1 INTRODUÇÃO
A construção civil desempenha um papel fundamental na economia brasileira, sendo composta por diversos elementos estruturais, classificados como superestrutura e infraestrutura. Para a edificação de prédios, são necessários estudos detalhados e criteriosos, essenciais para assegurar a qualidade da construção (LOPES, 2019).
Dessa forma, um projeto de fundação inadequado pode resultar em um aumento expressivo nos custos da obra, além de dificultar sua execução. Nesse contexto, conforme destacado por Santos et al. (2016), os avanços na construção civil nas últimas décadas têm incentivado a adoção das fundações do tipo radier como alternativa eficiente nos empreendimentos.
O radier estaqueado é uma solução de fundação que combina uma laje de concreto (radier) com estacas, visando distribuir de forma mais eficiente as cargas de edificações para o solo. Essa técnica é especialmente relevante em solos de baixa capacidade de suporte, onde a utilização isolada de radier ou estacas poderia não ser suficiente para garantir a estabilidade da estrutura.
Em obras multifamiliares, onde as cargas são significativas e a segurança estrutural é primordial, o radier estaqueado surge como uma alternativa viável para assegurar a integridade da edificação (TEIXEIRA et al., 2022). A aplicação do radier estaqueado em edificações multifamiliares oferece diversas vantagens.
Entre elas, destaca-se a redução de recalques diferenciais, que são assentamentos desiguais da fundação que podem causar fissuras e outros danos estruturais. Além disso, essa solução pode resultar em economia de materiais e mão de obra, uma vez que a combinação de radier e estacas permite otimizar o dimensionamento dos elementos estruturais. A eficiência na execução também é um ponto favorável, já que a integração dos sistemas de fundação pode simplificar etapas construtivas e reduzir o tempo total da obra (SANTOS et al., 2022).
Desta forma traçou-se os seguintes objetivos como linhas de orientação para a materialização do artigo, Objetivo geral: é apresentar o processo executivo do radier estaqueado como solução de fundação para uma obra multifamiliar localizada na cidade de Manaus/AM. Objetivos Específicos: Abordar aspectos conceituais e normativos relacionados ao radier estaqueado, apontar as premissas técnicas que justificam a escolha do radier estaqueado como solução de fundação para o estudo de caso desenvolvido, bem como detalhar o processo de execução de um radier estaqueado em uma obra localizada em Manaus/AM.
A escolha do radier como solução de fundação neste estudo se justifica pela necessidade de garantir maior estabilidade estrutural diante das características específicas do solo e do entorno da obra. O solo em questão é de aterro, o que naturalmente apresenta menor capacidade de suporte e maior suscetibilidade a recalques diferenciais. Além disso, a proximidade com uma estrutura de contenção impõe desafios adicionais, exigindo uma fundação que distribua uniformemente as cargas e minimize impactos sobre o solo adjacente.
Além disso, a aplicação do radier estaqueado pode proporcionar estabilidade por ser uma estrutura mista. Esse aspecto é fundamental, pois envolve a interação entre o solo e a laje de concreto armado, exigindo um controle rigoroso para garantir a distribuição uniforme das cargas e a minimização de recalques diferenciais.
Diante desse cenário, a utilização do radier permitiu uma melhor adaptação às condições geotécnicas do local, promovendo uma base sólida e homogênea para a edificação. Esse tipo de fundação, ao atuar como uma grande laje de concreto armado, contribuiu para reduzir a concentração de tensões e prevenir movimentações indesejadas que poderiam comprometer a segurança e a durabilidade da estrutura. Dessa forma, a escolha do radier não apenas atendeu às exigências técnicas do projeto, como também se mostrou uma alternativa economicamente viável e eficiente para a estabilidade da obra.
2 REVISÃO DA LITERATURA
2.1 FUNDAÇÃO RADIER
As fundações mistas com Radiers estaqueados consistem em dois componentes: um horizontal (o radier) e outro vertical (as estacas). A transmissão das cargas estruturais para o solo ocorre de três maneiras: através da base do elemento horizontal, como nas fundações rasas, e também através do fuste e da extremidade do elemento vertical, como nas fundações profundas. Este modelo de solução para a fundação é utilizado quando o terreno possui uma capacidade de suporte adequada para fundações rasas, mas onde os recalques totais e diferenciais esperados podem ser significativos.
Segundo Silva et al. (2019), o radier é uma fundação superficial que abrange todos os pilares da estrutura ou carregamentos distribuídos, sendo uma alternativa inovadora na construção civil devido ao seu custo-benefício em comparação a outros tipos de fundação. Consistindo em uma laje de concreto armado, essa fundação é projetada para suportar esforços de compressão, momentos gerados pelos pilares com cargas variadas e possíveis pressões de água subterrânea. Além disso, sua aplicação é mais viável em projetos com altas concentrações de carga, embora exija um consumo relativamente elevado de concreto.
Segundo Almeida et al. (2021), a escolha do radier como sistema de fundação deve levar em consideração fatores como o tipo de solo, as características da estrutura e a distribuição das cargas. Sua aplicação é vantajosa em solos homogêneos e bem compactados, onde a laje pode trabalhar de maneira eficiente para evitar recalques diferenciais. Além disso, técnicas como a incorporação de fibras no concreto e o uso de reforços metálicos podem ser empregadas para aumentar sua resistência e durabilidade.
Os benefícios do método do radier estaqueado estão na transferência direta das cargas para o solo, de forma segura. Isso se deve à uniformização das tensões provocada pela continuidade do radier, resultando em melhores distribuições para as estacas. Além disso, elimina a necessidade de escavações e vigas baldrame, além de desempenhar o papel de piso acabado, deixando-o praticamente pronto para receber a estrutura. Outro aspecto crucial é no âmbito econômico, já que o radier estaqueado apresenta uma produtividade superior aos métodos de blocos em estacas. Isso pode diminuir os custos em até 30% devido à redução da mão de obra e à facilidade de produção.
2.2 COMPRIMENTO DA ESTACA
Nota-se um crescimento na resistência das estacas à medida que seu comprimento aumenta, bem como uma diminuição linear nos recalques da fundação. O recebimento de cargas no radier diminui à medida que as estacas se estendem, afetando assim a dissipação das cargas.
Apesar de o aumento do comprimento levar a uma diminuição dos recalques e à transferência de cargas para o radier, existe um limite para esse comportamento. Comprimentos excedidos mostram reduções mínimas nos recalques e na transferência de esforços (WULANDARI; TJANDRA, 2015).
Conforme Antolini (2024), as estacas desempenham um papel crucial no suporte de cargas leves e pequenos recalques. À medida que esses aumentam, a capacidade do radier se expande e a das estacas se reduz. A carga aplicada ao radier deve ser elevada conforme o comprimento das estacas aumenta, para que este possa desempenhar um papel significativo no recebimento e dissipação dos esforços aplicados à fundação.
2.2.1 NÚMERO DE ESTACAS
A capacidade de carga aumenta quanto mais estacas há no sistema, resultando em uma diminuição dos recalques. Apesar de existir um limite para o aumento do número de estacas que leve a uma redução considerável dos recalques, a partir deste ponto começa a representar um desperdício de material e trabalho. Essa elevação na quantidade de estacas é mais impactante quando as estacas são mais profundas (BOURGEOIS, 2013).
A ampliação da quantidade de estacas no sistema diminui as cargas colocadas no radier, já que as estacas são responsáveis pela maior parte dos esforços destinados ao sistema. No entanto, isso resulta em uma perda de identidade do radier estaqueado, pois a interação entre o radier e o solo diminui.
2.2.2 ESPESSURA DO RADIER
A espessura do radier afeta pouco o comportamento do sistema, no entanto, são necessários mais estudos para verificar o impacto da espessura no comportamento do radier estaqueado. Radiers rígidos se deformam menos do que os flexíveis. Essa maior deformação resulta em uma maior transmissão de esforços para o radier, o que por sua vez aumenta a interação entre o solo e o radier, impactando também no recebimento e dissipação de esforços aplicados ao sistema de fundação. A espessura do radier exerce uma influência significativa na rigidez estrutural, aprimorando o rendimento global do conjunto (SILVA et al., 2017).
2.3 MECANISMOS DE INTERAÇÃO DOS ELEMENTOS DO RADIER
A avaliação do sistema de fundações em radier estaqueado não é simples nem direta, pois se trata de um desafio tridimensional, de natureza intrincada devido à interação de diversos elementos. É crucial considerar a transferência de peso, as reações do solo e as interações entre os elementos, solo, estacas e radier, que tornam a análise ainda mais complexa, pois todos têm impactos diretos uns nos outros. De acordo com Perez (2017), as interações mais comuns em um radier estaqueado incluem a interação entre estacas, a interação entre radiers, a interação entre radiers e a interação entre radiers e estacas.
O fator de interação é calculado considerando o impacto do carregamento de um elemento em outro não carregado, sendo determinado pela relação entre os recalques no elemento não carregado e os recalques no elemento carregado. Dessa maneira, todos os quatro fatores de interação são obtidos. Podemos identificar as variáveis principais que podem afetar os fatores de interação, tais como a resistência de ponta e o atrito lateral das estacas, a uniformidade do solo e a rigidez entre estaca e solo (CORDEIRO, 2017).
2.4 COMPORTAMENTO E CONCEPÇÕES PARA O USO DO RADIER ESTAQUEADO
Existem várias análises prévias realizadas pelos projetistas antes de se adotar o sistema de radier estaqueado, partindo de simples a avançadas análises, a depender do estudo de caso. O radier empregado isoladamente pode absorver bem a carga da estrutura de um edifício, mas deve-se atentar aos recalques não absorvidos pelo sistema de fundação direta aplicado como solução única. mostra-se como alternativa a aplicação de estacas com intuito de absorção aos recalques diferenciais, tendo-se como razão para se usar o radier estaqueado nesses casos (LIMA, 2007).
Poulos (2010) definiu critérios e análises para o uso de radier estaqueado, se definindo em três etapas: (a) a primeira seria uma análise de escolha preliminar do sistema. Nesta etapa, usa-se fórmulas que relacionam o número de estacas com relação aos recalques. (b) a segunda seria a análise da capacidade de carga necessária das estacas e onde seria o local de posicionamento ótimo. Nesta etapa, posiciona-se as estacas nos locais de carga concentradas com objetivo de eliminar esforços ao radier. (c) a terceira análise seria a compatibilização do número, capacidade de carga e posicionamento das estacas. Essa análise pode até trazer economias na estrutura de fundação, já que não se precisa de um grande número para eficiência do sistema, mas sim de uma boa otimização.
Garcia (2015) relata em seu estudo o quanto é importante o contato do radier ou bloco com o solo, pois quando o mesmo está em contato com o maciço a capacidade de transmissão de carga é dividida com as estacas tornando o sistema um conjunto misto.
2.5 INTERAÇÃO EM RADIERS ESTAQUEADOS
A análise de um radier estaqueado requer a consideração de quatro interações desenvolvidas entre os elementos da fundação mista. A Figura 1 mostra cada uma dessas interações. Recalques de estacas isoladas e mecanismos de interação estaca-estaca têm sido extensamente estudados e discutidos por diversos autores.

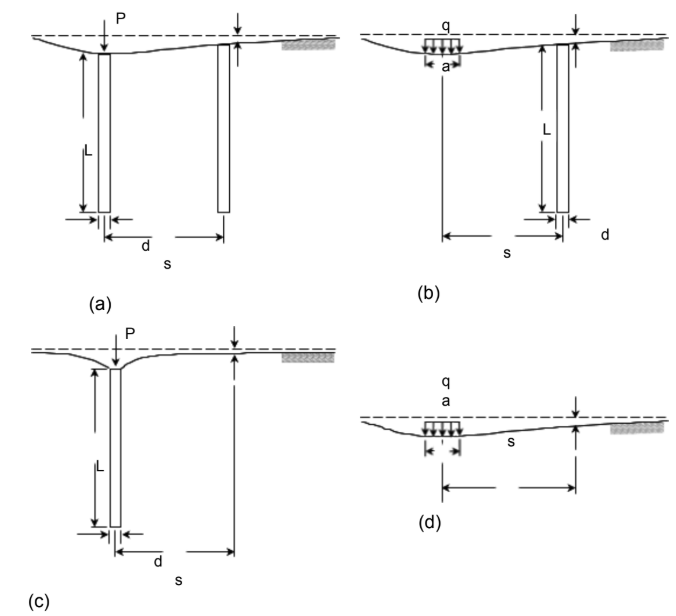

Figura 1: análise de interação do radier estaqueado (a) interação estaca-estaca; (b) interação radier-estaca; (c ) interação estaca-radier; (d) interação radier-radier.

Geralmente, esses fatores de interação são apresentados apenas para um contínuo homogêneo, isotrópico e linearmente elástico mas determinaram fatores de interação para um solo cujo módulo de elasticidade cresce linearmente com a profundidade o recalque de uma estaca isolada em uma camada de solo não-homogêneo pode ser previsto com suficiente precisão usando a solução de um meio homogêneo equivalente com o módulo de elasticidade médio ao longo do comprimento da estaca.
3 METODOLOGIA
A metodologia utilizada no estudo baseou-se em um conjunto de procedimentos técnicos que visam garantir uma análise detalhada do processo executivo do radier estaqueado como solução de fundação para uma obra multifamiliar em Manaus/AM, conforme mostra a Figura 1:

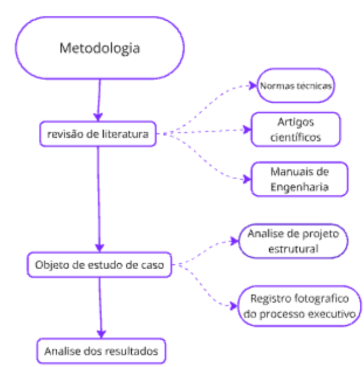

Figura 2: Fluxograma da metodologia utilizada

Inicialmente, foi realizado um levantamento conceitual por meio da revisão de literatura, onde foram consultadas normas técnicas, artigos científicos e manuais de engenharia que abordam a aplicabilidade do radier estaqueado. Nesse contexto, foram analisados os conceitos fundamentais dessa técnica, sua regulamentação por normas como a NBR 6122 (ABNT, 2019).
A etapa seguinte consistiu na análise do projeto estrutural e de fundação da obra em estudo, com o objetivo de verificar as premissas técnicas adotadas para a escolha do radier estaqueado. Foram examinados os critérios técnicos e que fundamentaram essa decisão, bem como sua compatibilidade com as condições do solo local.
Dado que a obra está situada em Manaus, uma região caracterizada pela presença de solos moles, foram analisados laudos técnicos e investigações geotécnicas disponíveis, a fim de identificar parâmetros como resistência do solo, capacidade de carga e possibilidade de recalques diferenciais, fatores determinantes para a viabilidade do sistema de fundação adotado.
Com base nos levantamentos teóricos e projetuais, foram realizadas inspeções técnicas periódicas no canteiro de obras para acompanhar as principais fases executivas do radier estaqueado. Durante essas visitas, foram observados aspectos como o correto posicionamento das estacas, a conformidade da armação do radier em relação ao projeto e o processo de concretagem, considerando a qualidade do concreto, os métodos de lançamento e as condições de cura. Para complementar a análise, foram realizadas fotografias das diferentes etapas da execução, possibilitando a documentação visual das condições da obra e possíveis falhas na aplicação da técnica.
Os dados coletados foram interpretados à luz das normas técnicas e da literatura especializada, permitindo a avaliação da conformidade do processo executivo, a identificação de eventuais falhas e a proposição de melhorias para futuras aplicações dessa solução de fundação. A abordagem metodológica adotada fundamenta-se no rigor científico necessário para garantir a validade dos resultados, conforme defendido por Gil (2008), que destaca a importância da observação sistemática e da análise documental como estratégias essenciais para pesquisas aplicadas na área da engenharia civil.
3.1 OBJETO DE ESTUDO DE CASO
O estudo foi conduzido em uma obra multifamiliar localizada na cidade de Manaus, Amazonas, na Avenida Torquato Tapajós, uma das principais vias da capital. Essa avenida desempenha um papel estratégico no desenvolvimento urbano e econômico da região, conectando áreas comerciais, industriais e residenciais. A escolha desta localização se justifica não apenas pela relevância da via, mas também pelas condições geotécnicas específicas do solo, caracterizado pela presença de solos moles e materiais de aterro.
Esses fatores tornam essencial a adoção de um sistema de fundação capaz de garantir estabilidade estrutural e minimizar recalques diferenciais, reforçando a pertinência da análise do radier estaqueado como solução para o empreendimento.

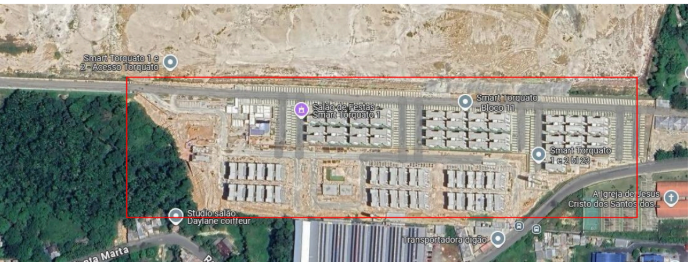

Figura 3: Localização da área estudada

4 RESULTADOS E DISCUSSÕES
A escolha pelo radier estaqueado foi motivada pela presença de material de aterro na região e pela proximidade da construção com uma contenção, fatores que exigiam uma fundação capaz de garantir maior estabilidade estrutural e segurança da edificação. A classe de agressividade ambiental da região foi considerada no projeto, sendo classificada como II, e a vida útil do projeto foi estimada em 50 anos, garantindo um desempenho estrutural adequado ao longo do tempo. Além disso, o concreto utilizado apresentou um fck de 30 MPa e um módulo de elasticidade Ecs de 27 GPa, características que conferem maior resistência e durabilidade à fundação.
A análise geotécnica do solo revelou a presença de solos moles, caracterizados por baixa resistência à penetração e alta compressibilidade, conforme a definição de Massad (2010). Esse tipo de solo apresenta valores de SPT inferiores a 4 golpes e exige cuidados especiais na escolha e execução da fundação. Como apontado por Brady e Weil (2013), em solos moles é fundamental considerar as incertezas relacionadas à variabilidade do perfil geotécnico, à dissipação da poropressão e aos deslocamentos que podem ocorrer na camada argilosa. Dessa forma, o radier estaqueado foi uma solução eficiente, pois permite a transferência de cargas para camadas mais profundas do solo, reduzindo recalques diferenciais e aumentando a estabilidade da estrutura.

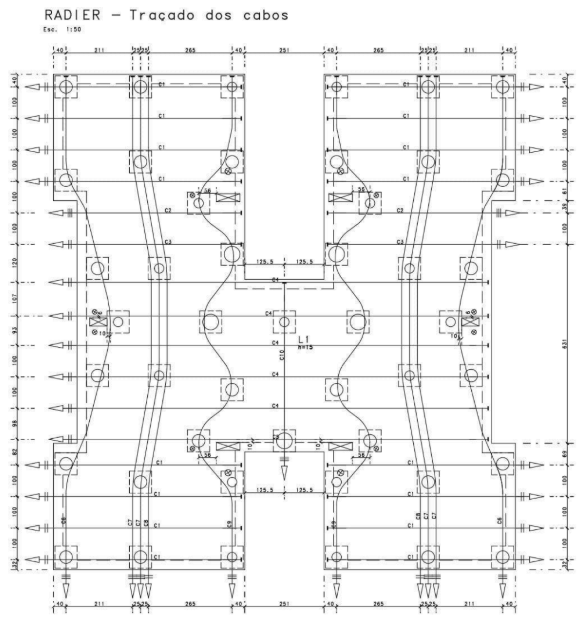

Figura 4: Radier – traçados de cabo

A execução da fundação seguiu rigorosamente as diretrizes normativas estabelecidas, destacando-se as normas aplicáveis, como a NBR 6118 (ABNT, 2023) , a NBR 6120 (ABNT, 2018) (Cargas para o Cálculo de Estruturas de Edificações) e a NBR 6122 (ABNT, 2022) (Projeto e Execução de Fundações), entre outras. A fundação consistiu na utilização de um radier associado a estacas, sendo que o processo de execução compreende diferentes etapas fundamentais, desde a locação e o mapa de cargas das estacas até a concretagem e a protensão da estrutura.
O radier projetado incluiu uma armação robusta e o emprego de aço CP-190 RB 1.2, garantindo resistência adequada para a estrutura. Além disso, a protensão foi realizada em etapas bem definidas, seguindo a sequência de tensionamento dos cabos conforme especificado no projeto, o que contribuiu para o aumento da capacidade portante da fundação e a redução de deformações diferenciais. Os cabos de protensão foram posicionados na metade da altura da laje, com força inicial de protensão de 18.0 tf/cordoalha, conforme indicado nos cálculos estruturais.

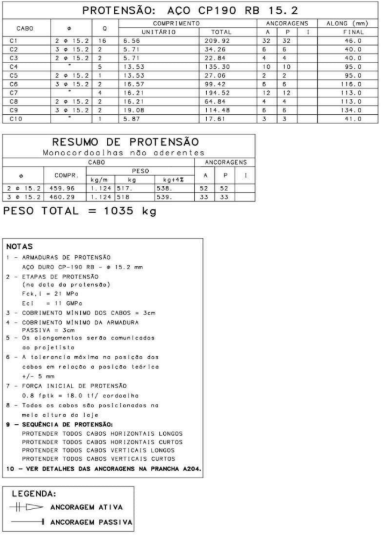

Figura 5: Protensão: aço CP 190 RB 1.2

A escolha dessa técnica foi justificada pela necessidade de minimizar os efeitos adversos associados aos solos moles, conforme destacado por Almeida et al. (2018), que ressalta a importância da distinção entre fundações superficiais e profundas para a correta adequação ao local de execução. Além disso, como indicado por Tulio (2019), diversas técnicas vêm sendo desenvolvidas para mitigar os problemas decorrentes da alta compressibilidade e baixa permeabilidade dos solos moles, sendo o radier estaqueado uma das alternativas mais eficazes. As figuras abaixo mostram o projeto:

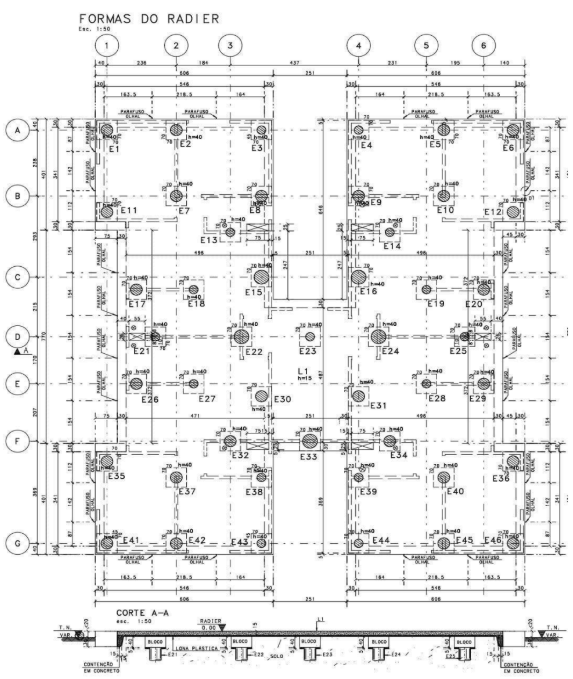

Figura 6: Formas do Radier

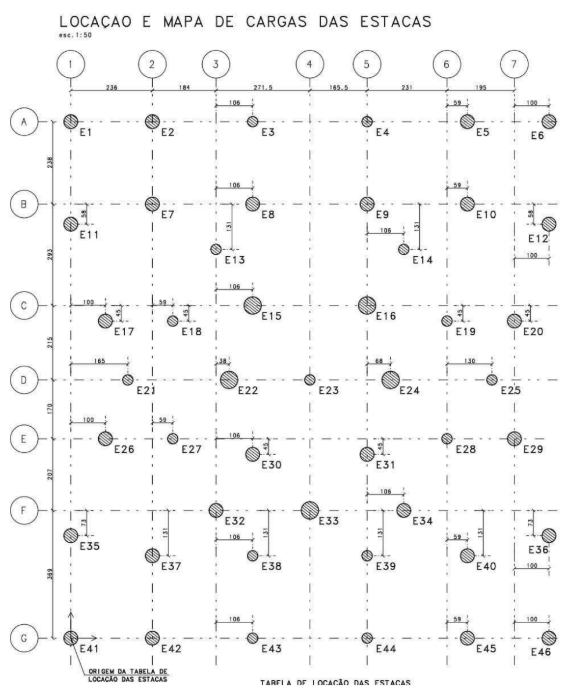

Figura 7: Locação e mapa de cargas das estacas

No estudo realizado por D’Antona (2019) sobre radier estaqueado, este é descrito como um sistema misto de fundações, composto por estacas, que são elementos de fundação profunda, associadas a um radier, que atua como fundação superficial. Esse tipo de fundação apresenta um comportamento distinto em relação ao radier e às estacas isoladas, uma vez que há uma interação entre seus elementos, resultando em um desempenho estrutural diferenciado. O radier estaqueado pode ser definido como um sistema no qual as estacas e o radier interagem tanto com o solo quanto entre si para suportar as cargas da superestrutura de maneira mais eficiente.
4.1 ETAPAS DA EXECUÇÃO DA FUNDAÇÃO
No estudo realizado por Pereira (2025), o radier é definido como uma fundação composta por uma laje espessa de concreto armado que ocupa toda a área da edificação, dimensionada com base em cálculos estruturais e no projeto de fundações. Para sua execução, a primeira etapa consiste na limpeza do terreno e na escavação até a cota de implantação estabelecida. Em seguida, o solo é nivelado e compactado adequadamente para garantir a estabilidade da estrutura.
Após essa preparação, é instalada uma lona impermeabilizante, seguida da aplicação de um lastro de brita com espessura entre cinco e dez centímetros, cuja função é proteger a armadura do radier contra a umidade do solo, materiais orgânicos e outros agentes prejudiciais. Além disso, formas de madeira são posicionadas nas laterais da área a ser concretada, garantindo o fechamento adequado da fundação, conforme especificado no projeto estrutural e de fundações.
4.1.1 Perfuração e marcação das estacas
Inicialmente, foi realizada a marcação dos pontos onde seriam instaladas as estacas, conforme o projeto estrutural da fundação. A perfuração do solo foi feita com o auxílio de uma perfuratriz, garantindo que cada estaca estivesse corretamente posicionada para suportar as cargas da estrutura. A Figura 8 ilustra essa fase do processo.
4.1.2 CONCRETAGEM E INSTALAÇÃO DOS BLOCOS DE COROAMENTO
Após a perfuração,fixação do aço das estacas e concretagem, foi realizado o mesmo processo para a etapa dos blocos de coroamento e por fim a concretagem dos blocos. Esses blocos foram responsáveis por conectar as estacas ao radier, distribuindo as cargas de forma eficiente. Essa etapa foi fundamental para garantir a estabilidade da fundação, conforme mostrado na Figura 8

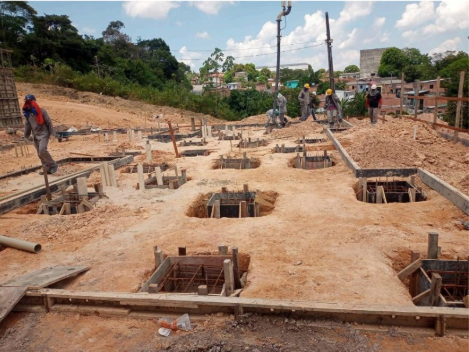

Figura 8: Blocos de coroamento e concretagem

4.1.3 NIVELAMENTO E MARCAÇÕES DAS INSTALAÇÕES DO RADIER
Com a fundação das estacas concluída, o próximo passo foi o nivelamento da superfície e a marcação das instalações que seriam incorporadas ao radier. Esse processo envolveu a verificação dos níveis do terreno, garantindo um assentamento uniforme para a laje de concreto armado. Além disso, foram feitas as marcações para instalação de sistemas hidráulicos, sanitários e elétricos, evitando a necessidade de cortes e perfurações posteriores. A Figura 9 apresenta essa fase da construção.

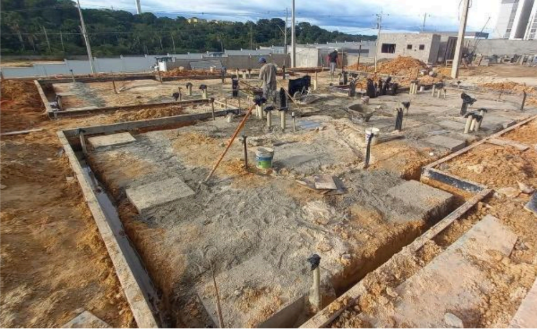

Figura 9: nivelamento e marcação das instalações do radier

4.1.4 CONCRETAGEM FINAL DO RADIER
Na última fase da execução da fundação, foi realizada a concretagem final do radier. O concreto utilizado foi cuidadosamente dosado para garantir a resistência necessária à estrutura. Durante essa etapa, foram seguidos os protocolos de execução para assegurar a uniformidade da concretagem e evitar falhas estruturais.
A Figura 10 ilustra o processo final da concretagem do radier.

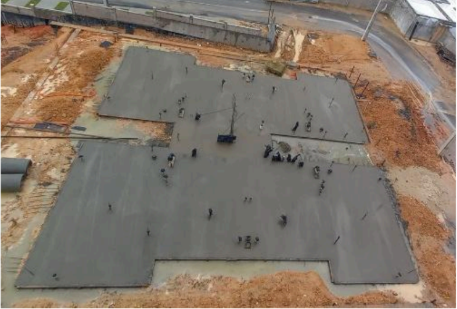

Figura 10: Processo final da concretagem do radier

No estudo de Teixeira (2022), ressaltou-se que, após a concretagem, o radier deve passar por um tratamento superficial adequado, garantindo sua regularização e acabamento. Nesse processo, o concreto deve ser sarrafeado e endireitado para assegurar uma superfície nivelada e uniforme. Além disso, observou-se que a inclinação final do radier após a concretagem foi de 1 cm, fator essencial para o escoamento adequado da água e a estabilidade da estrutura.
O uso do Radier Estaqueado apresentou diversas vantagens para a obra multifamiliar, entre elas: maior estabilidade estrutural devido à integração das estacas com o radier; redução de recalques diferenciais, garantindo uniformidade na distribuição das cargas, otimização do tempo de execução da fundação e maior segurança estrutural em solos de aterro.
5 CONSIDERAÇÕES FINAIS
Os resultados obtidos com a análise do processo executivo do radier estaqueado aplicado à obra multifamiliar em Manaus/AM demonstram a viabilidade dessa solução de fundação em solos de baixa resistência. A avaliação documental, a inspeção técnica presencial e as documentações fotográficas confirmaram que a construção seguiu as normas e práticas recomendadas da engenharia civil, assegurando segurança e estabilidade à construção. A implementação do radier estaqueado na construção analisada se mostrou uma estratégia eficaz para assegurar a estabilidade do edifício, levando em conta as propriedades do solo local.
Os achados confirmam que o radier estaqueado oferece benefícios consideráveis, tais como uma distribuição mais eficiente das cargas estruturais, diminuição de recalques diferenciais e otimização do tempo de execução da fundação. No entanto, desafios também foram identificados, como a necessidade de um controle rigoroso da instalação das estacas e o elevado volume de concreto utilizado, que impacta diretamente nos custos da obra.
Diante dos aspectos abordados, conclui-se que o uso do radier estaqueado pode ser uma solução estrutural eficiente para obras multifamiliares em regiões com solos instáveis, promovendo uma base sólida e homogênea para a edificação, desde que haja um planejamento adequado entre as instalações, e a locação dos blocos e a aplicação de boas práticas construtivas.
Esse tipo de fundação, ao atuar como uma grande laje de concreto armado, contribuiu para reduzir a concentração de tensões e prevenir movimentações indesejadas que poderiam comprometer a segurança e a durabilidade da estrutura. Dessa forma, a escolha do radier não apenas atendeu às exigências técnicas do projeto, como também se mostrou uma alternativa economicamente viável e eficiente para a estabilidade da obra.
AGRADECIMENTOS
Em primeiro lugar, gostaria de expressar minha profunda gratidão a Jeová Deus, pela vida e pela força concedidas para superar os desafios encontrados durante a realização deste trabalho.
Aos meus pais, Cristiane Lima e Jesme Fraga, dedico meu sincero reconhecimento pelo apoio incondicional, incentivo constante e auxílio essencial em todas as etapas desta jornada. Sua presença foi fundamental para a conclusão deste projeto.
Aos meus orientadores, agradeço especialmente:
– À professora Walzenira Miranda, pela dedicação incansável, disponibilidade para revisões e orientações valiosas, mesmo em momentos desafiadores;
– Ao professor Igor Pereira, pelo suporte técnico e direcionamento crítico ao longo do desenvolvimento deste trabalho;
– À professora Érica Pinheiro, pela transmissão de conhecimento e suporte contínuo durante todo o processo.
Por fim, manifesto meu apreço aos colegas de faculdade e profissão que, direta ou indiretamente, contribuíram para o meu crescimento acadêmico e pessoal. Seja por meio de apoio emocional ou pela troca de experiências enriquecedoras, cada um de vocês teve um papel significativo nesta trajetória.
